مخازن پیش‌ساخته فلزی پیچ و مهره‌ای: راهکاری نوین برای ذخیره‌سازی صنعتی
مقدمه: آشنایی با فناوری مخازن پیش ساخته پیچ و مهره‌ای

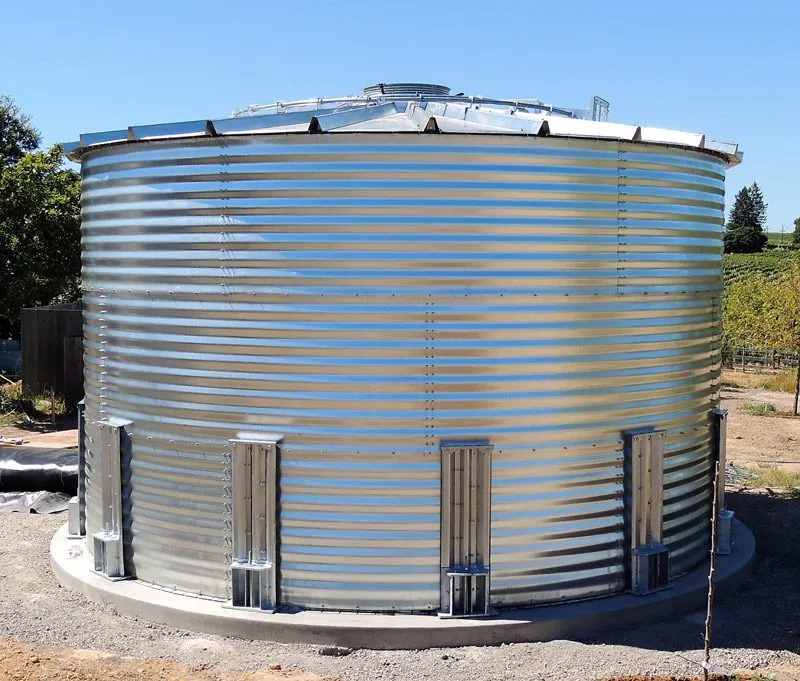

مخازن پیش‌ساخته فلزی پیچ و مهره‌ای (Bolted Prefabricated Metal Tanks) یکی از پیشرفته‌ترین روش‌های ذخیره‌سازی مایعات و مواد گرانولی در صنایع مختلف محسوب می‌شوند. این سیستم‌های تخصصی با استفاده از پانل‌های فولادی پیش‌ساخته که در کارخانه تولید و سپس در محل پروژه با استفاده از پیچ و مهره‌های مخصوص و واشرهای آب‌بندی مونتاژ می‌شوند، ساخته می‌شوند.
در دهه‌های گذشته، صنایع جهان به دنبال روش‌هایی هستند که کیفیت بالا، سرعت نصب و انعطاف‌پذیری مناسبی را ارائه دهند. مخازن پیچ و مهره‌ای با ترکیب مزایای فولاد با فناوری مونتاژ مدرن، پاسخی جامع به این نیازها ارائه می‌دهند. این سیستم‌ها نه تنها در زمان نصب و هزینه کلی پروژه صرفه‌جویی قابل توجهی ایجاد می‌کنند، بلکه امکان بازچینی، تعمیر آسان و حتی انتقال مخزن را فراهم می‌آورند.
انواع و ساختار مخازن پیچ و مهره‌ای
مواد اولیه و استانداردها
مخازن پیچ و مهره‌ای از انواع مختلف فولاد ساخته می‌شوند که هر کدام برای شرایط خاصی طراحی شده‌اند. برای قسمت‌های اصلی مخزن (پانل‌های دیواره)، معمولاً از فولاد ASTM A1011 درجه 40 با حداقل استحکام تسلیم 36,000 پی‌اس‌آی استفاده می‌شود. برای شکل‌های ساختاری، فولاد ASTM A36 و برای ستون میانی، فولاد ASTM A53 درجه A به کار می‌رود.
پیچ و مهره‌های مورد استفاده در این سیستم‌ها باید از استاندارد ASTM A307 درجه A، SAE درجه 5 یا SAE درجه 2 پیروی کنند. واشرهای آب‌بندی نیز از مواد مختلفی مانند EPDM، Buna Nitrile و Epichlorohydrin ساخته می‌شوند که هر کدام برای سیالات خاصی مناسب هستند.
انواع پوشش‌های محافظ
یکی از مزایای کلیدی مخازن پیچ و مهره‌ای، امکان اعمال پوشش‌های محافظ در شرایط کنترل شده کارخانه است. رایج‌ترین نوع پوشش، روکش پودری پخت (Powder Coating) است که با ضخامت 7 تا 10 میل (Mil) بر روی سطوح داخلی و خارجی اعمال می‌شود. این نوع روکش در دمای بالا (1500 تا 1650 درجه فارنهایت) بر روی فولاد ذوب شده و یک لایه محافظ یکپارچه تشکیل می‌دهد.
یکی دیگر از مواد پوشش دهی پوشش روی می باشد که در اصطلاح با نام ورق گالوانیزه در بازار شناخته می شود که این نوع پوشش به صورت گسترده ای در ساخت مخزن استفاده می گردد
برای کاربردهای خاص، از پوشش‌های گلاس فیوز شده به فولاد (Glass-Fused-to-Steel) استفاده می‌شود. این فناوری قدرت فولاد را با مقاومت در برابر خوردگی را با شیشه ترکیب می‌کند و قابلیت مقاومت در برابر محیط‌های با pH از 3 تا 11 را فراهم می‌آورد.
طراحی و ساختار پانل‌ها

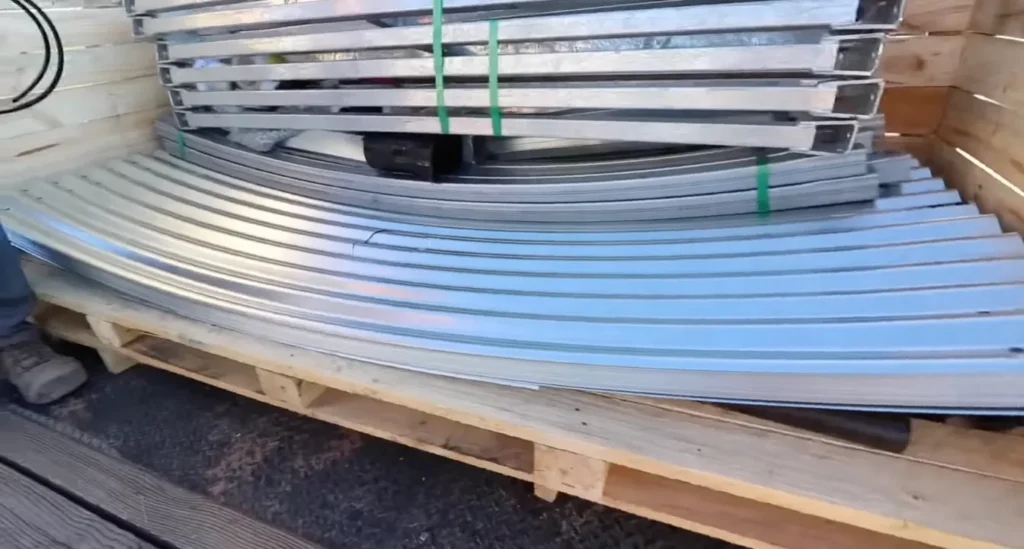

پانل‌های مخازن پیچ و مهره‌ای معمولاً در ابعاد استاندارد 5 فوت ارتفاع در 10 فوت طول (1.52 متر در 3 متر) تولید می‌شوند. ضخامت این پانل‌ها از حداقل ۱ میلیمتر تا حداکثر ۶ میلیمتر متغیر است. برای افزایش مقاومت دیواره مخزن، از فرم موجی (Sinusoidal) در پانل‌ها استفاده می‌شود که علاوه بر تقویت ساختاری، زیبایی بصری نیز ایجاد می‌کند.
طراحی RTP (Rolled, Tapered Panel) یکی از پیشرفته‌ترین نوع‌های ساختار پانل است. در این سیستم، پانل‌های فولادی با ابعاد حدود دو متر طول در یک متر عرض، با لبه‌های مخروطی برای تناسب دقیق طراحی می‌شوند. این پانل‌ها با اتصالات Lap Joint و تحمل‌های دقیق، آب‌بندی کاملی را در ترکیب با مواد درزگیر فراهم می‌آورند.
مزایا و کاربردهای مخازن پیچ و مهره‌ای
- مزایای کلیدی نسبت به مخازن جوشی
مخازن پیچ و مهره‌ای نسبت به مخازن جوشی سنتی مزایای قابل توجهی دارند که آنها را به گزینه‌ای جذاب برای پروژه‌های مختلف تبدیل می‌کند.
سرعت نصب: یکی از برجسته‌ترین مزایا، سرعت نصب بالای این مخازن است. مخازن پیچ و مهره‌ای تا 3 برابر سریع‌تر از مخازن جوشی نصب می‌شوند. برای مثال، یک مخزن 2000 مترمکعبی در عرض 2 هفته نصب می‌شود، در حالی که مخزن جوشی معادل ممکن است چندین ماه طول بکشد.
هزینه کلی پروژه: از نظر اقتصادی، مخازن پیچ و مهره‌ای هزینه نصب را 15 تا ۴۰ درصد کاهش می‌دهند. این کاهش هزینه ناشی از کاهش نیروی کار مورد نیاز، حذف نیاز به جرثقیل‌های سنگین، عدم نیاز به سیستم داربست، و حداقل‌سازی کارهای در ارتفاع است.
انعطاف‌پذیری و قابلیت تعمیر: برخلاف مخازن جوشی که برای همیشه در محل نصب ثابت می‌مانند، مخازن پیچ و مهره‌ای قابلیت جابجایی دارند. این ویژگی برای پروژه‌هایی که ممکن است در آینده جابجا شوند یا گسترش یابند، بسیار ارزشمند است.
کیفیت پوشش کارخانه‌ای: پوشش‌های محافظ در شرایط کنترل شده کارخانه اعمال می‌شوند که کیفیت یکنواخت و بالایی را تضمین می‌کند. این امر برخلاف مخازن جوشی است که پوشش آنها معمولاً در محل و تحت شرایط متغیر محیطی انجام می‌شود.
- کاربردهای گسترده در صنایع مختلف
صنایع آب و فاضلاب: مخازن پیچ و مهره‌ای به‌طور گسترده در تصفیه‌خانه‌های آب، مخازن ذخیره آب شرب، و سیستم‌های تصفیه فاضلاب استفاده می‌شوند. این مخازن با لاینرهای مخصوص آب شرب مطابق با استاندارد INSO 21145 و تأیید فنی تولید می‌شوند.
صنعت نفت و گاز: در صنعت نفت و گاز، این مخازن برای ذخیره‌سازی فرآورده‌های نفتی، سوخت‌های مختلف، و مواد شیمیایی مورد استفاده قرار می‌گیرند. قابلیت مقاومت در برابر مواد شیمیایی مختلف و سهولت انتقال در مناطق دورافتاده، آنها را برای این کاربردها مناسب می‌سازد.
کشاورزی: در بخش کشاورزی، مخازن پیچ و مهره‌ای برای سیستم‌های آبیاری، ذخیره آب برای دام، و جمع‌آوری آب باران استفاده می‌شوند. انعطاف‌پذیری این سیستم‌ها امکان تطبیق با نیازهای مختلف کشاورزی را فراهم می‌آورد.
صنایع شیمیایی: با توجه به مقاومت بالا در برابر خوردگی و سازگاری با طیف وسیعی از مواد شیمیایی، این مخازن در صنایع شیمیایی برای ذخیره اسیدها، بازها، و حلال‌های مختلف به کار می‌روند.
محیط‌های اضطراری: در شرایط اضطراری مانند خشکسالی، بلایای طبیعی، یا قطعی تأمین آب، این مخازن به‌عنوان راه‌حل فوری و موقت ذخیره‌سازی آب عمل می‌کنند
طراحی و نصب مخازن پیچ و مهره‌ای
مراحل طراحی و استانداردها
طراحی مخازن پیش ساخته پیچ و مهره‌ای بر اساس استانداردهای بین‌المللی شناخته شده انجام می‌شود. مهم‌ترین این استانداردها عبارتند از:
• AWWA D103: برای مخازن فولادی پوشش‌دار کارخانه‌ای برای ذخیره آب
• API 12B: برای مخازن بولت شده نفت و گاز
• ASTM: برای مواد و روش‌های آزمایش
• BS 1564: استاندارد بریتانیا برای مخازن مدولار
• NFPA 22: برای حفاظت در برابر آتش
محاسبات ساختاری مخازن پیش ساخته
در طراحی این مخازن، محاسبات ساختاری دقیقی انجام می‌شود که شامل:
محاسبه فشار سیال: ضخامت دیواره بر اساس ارتفاع مخزن و وزن مخصوص سیال محاسبه می‌شود. فرمول کلی فشار هیدرواستاتیک در طراحی دیواره‌ها به کار می‌رود.
بار باد و برف: مخازن برای مقاومت در برابر بارهای جانبی ناشی از باد و بار عمودی برف طراحی می‌شوند. این محاسبات بر اساس کدهای ساختمان محلی و استانداردهای ASCE 7 انجام می‌شود.
طراحی لرزه‌ای: در مناطق زلزله‌خیز، محاسبات لرزه‌ای خاصی برای تضمین پایداری مخزن در شرایط زلزله انجام می‌شود.
مراحل نصب مخازن پیش ساخته
آماده‌سازی فونداسیون: نخستین قدم در نصب، آماده‌سازی فونداسیون مناسب است. فونداسیون باید کاملاً تراز باشد و قابلیت تحمل وزن کامل مخزن پر شده را داشته باشد. برای بررسی تراز بودن، از وسایل دقیق سنجش استفاده می‌شود.
مونتاژ دیواره کف مخزن: پس از آماده‌سازی فونداسیون، پانل‌های کف از مرکز مخزن شروع شده و به صورت دایره‌ای مونتاژ می‌شوند. بین پانل‌های کف و فونداسیون، لایه عایق فیبربرد قرار داده می‌شود.

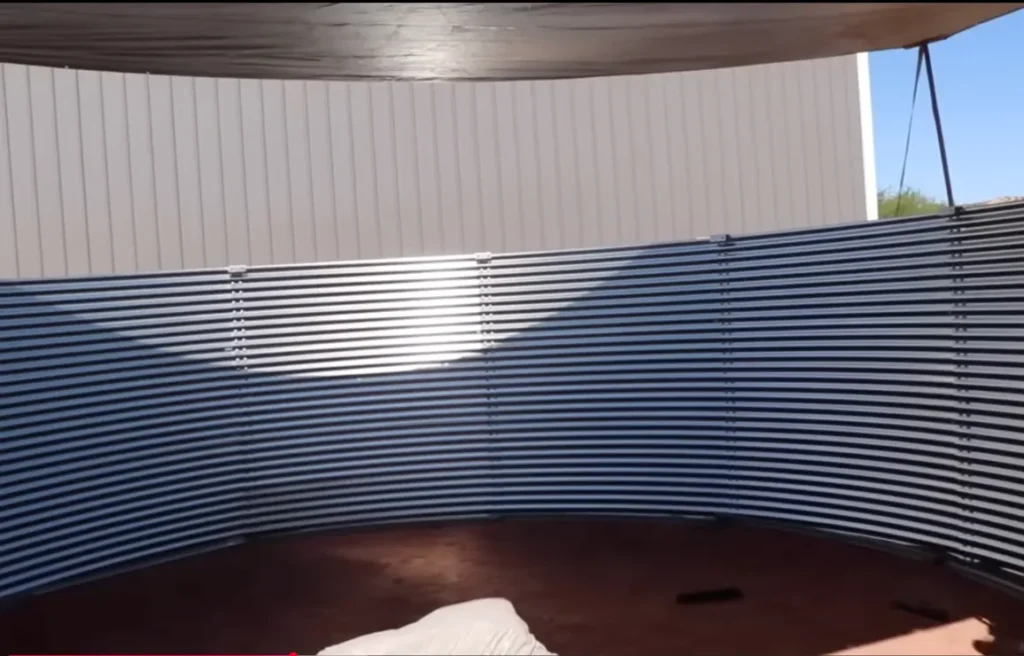

نصب دیواره‌ها: پانل‌های دیواره به صورت حلقه‌های متوالی و از پایین به بالا نصب می‌شوند. هر پانل با استفاده از پیچ و مهره‌های مخصوص و واشرهای لاستیکی آب‌بندی می‌شود.
نصب لاینر: لاینر آب‌بندی با دقت بالا در داخل مخزن کشیده می‌شود. این مرحله شامل برش دقیق سوراخ‌های مربوط به خروجی‌ها و اتصالات است.
نصب سقف و تجهیزات جانبی: در نهایت، سقف مخزن و تجهیزات جانبی مانند پله‌ها، منهول‌ها، تهویه و سیستم‌های نظارتی نصب می‌شوند.
نکات فنی ایمنی
تقویت ساختاری: برای افزایش مقاومت، از استیفنرهای افقی و عمودی استفاده می‌شود. تعداد و ضخامت این استیفنرها بر اساس محاسبات فنی و ساختاری تعیین می‌شود.
سیستم‌های ایمنی: مخازن مدرن مجهز به سیستم‌های هشدار سطح، کنترل فشار، تهویه اضطراری، و سیستم‌های تشخیص نشتی هستند.
حفاظت در برابر آتش: برای کاربردهای سوخت و مواد قابل اشتعال، سیستم‌های اطفاء حریق خودکار و فوم طراحی می‌شوند.
نگهداری و تعمیرات مخازن پیش ساخته پیچ و مهره‌ای
استراتژی‌های پیشگیرانه
نگهداری صحیح مخازن پیچ و مهره‌ای کلید طول عمر بالا و عملکرد ایمن آنهاست. برخلاف مخازن جوشی که نیاز به بازپوشی هر 25 تا 30 سال دارند، مخازن پیچ و مهره‌ای با پوشش کارخانه‌ای مناسب نیاز به نگهداری کمتری دارند.
بازرسی دوره‌ای: بازرسی منظم شامل بررسی وضعیت پیچ و مهره‌ها، کنترل سفتی اتصالات، و ارزیابی حالت واشرهای آب‌بندی است. این بازرسی‌ها باید توسط متخصصین مجرب و با استفاده از تجهیزات تشخیص غیرمخرب (NDT) انجام شود.
نظارت بر آب‌بندی: یکی از نکات حیاتی، کنترل مداوم سیستم آب‌بندی است. واشرهای EPDM و سایر مواد آب‌بندی در طول زمان فرسوده می‌شوند و باید به‌طور دوره‌ای تعویض شوند.
حفاظت در برابر خوردگی
سیستم‌های حفاظت کاتدی: برای حفاظت کف مخزن در برابر خوردگی خاک، از سیستم‌های حفاظت کاتدی استفاده می‌شود. این سیستم‌ها شامل آندهای فدایی روی (Zinc) یا منیزیم هستند که به جای فولاد مخزن خورده می‌شوند.
کنترل رطوبت: جمع‌آوری رطوبت در قسمت پایین مخزن می‌تواند باعث خوردگی شود. سیستم‌های زهکشی مناسب و عایق‌کاری ضد آب از راه‌حل‌های مؤثر برای این مسئله هستند.
پوشش‌های ترمیمی: در صورت آسیب محدود به پوشش، از مواد پوشش سرد قابل اعمال (Cold Applied) استفاده می‌شود. محصولاتی مانند سیستم‌های میکروپوروز و انعطاف‌پذیر می‌توانند در حین بهره‌برداری اعمال شوند.
تعمیرات و تعویض قطعات
تعویض پانل‌ها: یکی از مزایای کلیدی مخازن پیچ و مهره‌ای، امکان تعویض پانل‌های آسیب‌دیده بدون نیاز به تعمیر کل مخزن است. این کار نیازمند تخلیه بخشی از مخزن و کار متخصصان مجرب است.
تعمیر اتصالات: در صورت آسیب به پیچ و مهره‌ها، تعویض آنها نسبتاً ساده است. پیچ و مهره‌های جدید باید دقیقاً مطابق با مشخصات اولیه باشند و با گشتاور مناسب سفت شوند.
بهسازی سیستم آب‌بندی: در صورت بروز نشتی‌های جزئی، سیستم آب‌بندی قابل بهسازی است. این کار شامل پاک‌سازی درزها، اعمال مواد درزگیر جدید، و تعویض واشرهای فرسوده است.
چرخه عمر و هزینه کل مالکیت
طول عمر مخازن پیچ و مهره‌ای معمولاً 30 تا 50 سال است. با نگهداری مناسب، برخی از این مخازن تا 50 سال و بیشتر عمر می‌کنند. مقایسه هزینه کلی نشان می‌دهد که علی‌رغم هزینه اولیه قابل مقایسه با مخازن جوشی، هزینه‌های نگهداری کمتر و امکان بازیافت در پایان عمر، آنها را به گزینه اقتصادی‌تری تبدیل می‌کند.
چشم‌انداز آینده و نتیجه‌گیری
روندهای نوآورانه
صنعت مخازن ذخیره‌سازی در سال 2025 شاهد تحولات قابل توجهی است. فناوری‌های هوشمند شامل سنسورهای IoT برای نظارت بر سطح، دما، فشار، و سلامت ساختاری، انقلابی در مدیریت مخازن ایجاد کرده‌اند.
مواد سازگار با محیط زیست: تولیدکنندگان به استفاده از مواد قابل بازیافت مانند HDPE و فایبرگلاس با ردپای کربن پایین روی آورده‌اند. این مواد علاوه بر کاهش تأثیر زیست‌محیطی، مقاومت بهتری در برابر خوردگی دارند.
طراحی‌های مدولار: انعطاف‌پذیری و قابلیت تطبیق با نیازهای متغیر، از ویژگی‌های کلیدی مخازن آینده خواهد بود. طراحی‌های مدولار امکان گسترش آسان و تطبیق با شرایط خاص صنعتی را فراهم می‌آورند.
پوشش‌ها و لاینرهای پیشرفته: نوآوری‌های قابل توجهی در پوشش‌های محافظ و لاینرها صورت گرفته که مقاومت بهتری در برابر مواد شیمیایی خورنده و شرایط آب‌وهوایی شدید ارائه می‌دهند.
تأثیر بر صنایع مختلف
مخازن پیش‌ساخته فلزی پیچ و مهره‌ای نقش محوری در توسعه پایدار صنایع ایفا می‌کنند. در صنعت آب و فاضلاب، این فناوری امکان تأمین سریع تجهیزات ذخیره‌سازی برای جوامع در حال رشد را فراهم می‌آورد. در صنایع نفت و گاز، انعطاف‌پذیری و قابلیت انتقال این مخازن، آنها را برای پروژه‌های موقت و دورافتاده ایده‌آل می‌سازد.
مزایای اقتصادی و زیست‌محیطی
از منظر اقتصادی، مخازن پیچ و مهره‌ای با کاهش زمان نصب، هزینه نیروی کار، و نیاز به تجهیزات سنگین، صرفه‌جویی قابل توجهی ایجاد می‌کنند. قابلیت بازیافت کامل در پایان عمر مفید، آنها را به گزینه‌ای پایدار تبدیل می‌کند.
نتیجه‌گیری
مخازن پیش‌ساخته فلزی پیچ و مهره‌ای، تجسم تکامل فناوری در صنعت ذخیره‌سازی محسوب می‌شوند. ترکیب منحصربه‌فرد سرعت نصب، کیفیت کارخانه‌ای، انعطاف‌پذیری، و مقرون‌به‌صرفه بودن، آنها را به انتخابی برتر برای طیف گسترده‌ای از کاربردها تبدیل کرده است. با پیشرفت‌های مداوم در مواد، فناوری‌های هوشمند، و روش‌های تولید، این مخازن نقش کلیدی‌تری در تأمین نیازهای ذخیره‌سازی صنایع مدرن ایفا خواهند کرد.
در دنیایی که سرعت، کیفیت، و پایداری محیط زیست اهمیت فزاینده‌ای پیدا می‌کنند، مخازن پیش ساخته پیچ و مهره‌ای راه‌حلی جامع و آینده‌نگر ارائه می‌دهند که نه تنها نیازهای امروز را برآورده می‌کند، بلکه برای چالش‌های آینده نیز آماده است. سرمایه‌گذاری در این فناوری، سرمایه‌گذاری در آینده پایدار و کارآمد صنعت ذخیره‌سازی محسوب می‌شود.
