آشنایی با مبدل حرارتی
در دنیای امروز که رقابت در عرصه صنعت به اوج خود رسیده، افزایش بهرهوری و کاهش هزینهها، بیش از پیش به دغدغه اصلی صاحبان صنایع و کسبوکارها تبدیل شده است. در این میان، مبدلهای حرارتی نقش کلیدی و حیاتی را در صنایع مختلف ایفا میکنند. این تجهیزات با انتقال هوشمندانه حرارت بین دو یا چند سیال، بدون اینکه اختلاطی بین آنها صورت گیرد، به بهبود چشمگیر راندمان و کاهش قابل توجه مصرف انرژی کمک میکنند.
تصور کنید قلب یک سیستم صنعتی، مبدل حرارتی آن باشد. این تجهیز با پمپاژ گرما در رگهای صنعت، به جریان بهینه انرژی و افزایش کارایی سیستم کمک میکند. بهینه آب با درک عمیق این نیاز اساسی، با ارائه مبدلهای حرارتی با کیفیت برتر و قیمتهای رقابتی، در کنار شماست تا به اهدافتان در کسبوکار جامه عمل بپوشانید. در این مقاله، با دنیای شگفتانگیز مبدلهای حرارتی آشنا میشوید و با انواع، کاربردها و نحوه عملکرد آنها بیشتر آشنا خواهید شد. این اطلاعات به شما کمک میکند تا با دیدی باز و آگاهی کامل، بهترین گزینه را برای نیازهای خاص خود انتخاب کنید.
مبدل حرارتی چیست؟
مبدل حرارتی (Heat Exchanger) دستگاهی مهندسی شده است که با هدف انتقال حرارت بین دو یا چند سیال طراحی و ساخته میشود. این سیالات میتوانند مایع، گاز یا ترکیبی از هر دو باشند. نکته کلیدی در عملکرد مبدلهای حرارتی این است که سیالات در حین انتقال حرارت، با یکدیگر مخلوط نمیشوند. به عبارت دیگر، این تجهیزات به گونهای طراحی شدهاند که سیالات گرم و سرد در مسیرهای جداگانه و بدون تماس مستقیم با یکدیگر جریان یابند، اما در عین حال، حرارت به طور مؤثر از سیال گرمتر به سیال سردتر منتقل شود.
این فرآیند انتقال حرارت میتواند به روشهای مختلفی مانند هدایت، همرفت و تابش انجام شود. در روش هدایت، حرارت از طریق تماس مستقیم مولکولهای سیالات با جداره مبدل حرارتی منتقل میشود. در روش همرفت، حرارت به وسیله حرکت سیالات و جریانهای همرفتی منتقل میشود. و در روش تابش، حرارت به صورت امواج الکترومغناطیسی از سیال گرمتر به سیال سردتر منتقل میشود.
مبدلهای حرارتی در صنایع گوناگون، از گرمایش و سرمایش ساختمانها گرفته تا صنایع عظیم پتروشیمی و نیروگاهی، کاربردهای فراوانی دارند. این تجهیزات با افزایش راندمان و کاهش مصرف انرژی، به صرفهجویی در هزینهها و حفاظت از محیط زیست کمک شایانی میکنند. همچنین، با انتخاب مبدل حرارتی مناسب برای هر کاربرد، میتوان کارایی و طول عمر سیستم را افزایش داد.
موارد کاربرد مبدلهای حرارتی
مبدلهای حرارتی به دلیل کارایی بالا و تنوع در طراحی، در طیف وسیعی از صنایع و کاربردها حضور پررنگی دارند. این تجهیزات با انتقال حرارت بین دو یا چند سیال، نقش مهمی در گرمایش، سرمایش، و کنترل دما در فرآیندهای مختلف ایفا میکنند. در اینجا به برخی از مهمترین کاربردهای مبدلهای حرارتی در صنایع مختلف میپردازیم:
گرمایش و سرمایش ساختمان
مبدلهای حرارتی در ساختمانهای مسکونی، تجاری و صنعتی برای تأمین گرمایش و سرمایش مطلوب به کار میروند. این تجهیزات در سیستمهای مختلفی مانند سیستمهای گرمایش مرکزی، آبگرمکنها، چیلرها و کولرهای گازی استفاده میشوند.
- سیستمهای گرمایش مرکزی: در این سیستمها، مبدل حرارتی آب گرم را که میتواند از طریق بویلر، پکیج یا سیستم خورشیدی تأمین شود، برای گرمایش محیط فراهم میکند.
- آبگرمکنها: مبدلهای حرارتی در آبگرمکنها برای گرم کردن آب مصرفی خانگی و صنعتی استفاده میشوند. این تجهیزات میتوانند با استفاده از انرژی گاز، برق یا انرژی خورشیدی آب را گرم کنند.
- چیلرها: در سیستمهای سرمایش مرکزی، چیلرها با استفاده از مبدلهای حرارتی، آب سرد را برای خنک کردن محیط فراهم میکنند. آب سرد تولید شده توسط چیلر به فن کویلها یا سایر تجهیزات سرمایشی منتقل میشود و به این ترتیب دمای محیط را کاهش میدهد.
- کولرهای گازی: در کولرهای گازی نیز از مبدلهای حرارتی برای خنک کردن هوا استفاده میشود. گاز مبرد در مبدل حرارتی خارجی کولر گازی گرمای خود را به محیط بیرون منتقل میکند و سپس با عبور از مبدل حرارتی داخلی، هوای داخل محیط را خنک میکند.
استفاده از مبدلهای حرارتی در سیستمهای گرمایش و سرمایش ساختمان به کاهش مصرف انرژی، کاهش هزینهها و افزایش راحتی ساکنین کمک میکند.
صنایع نیروگاهی
نیروگاههای حرارتی که بخش عمدهای از انرژی الکتریکی مورد نیاز جهان را تأمین میکنند، به شدت به مبدلهای حرارتی وابسته هستند. در این نیروگاهها، از مبدلهای حرارتی برای تولید بخار با استفاده از حرارت سوختهای فسیلی (مانند زغال سنگ، نفت و گاز) یا انرژی هستهای استفاده میشود. این بخار با فشار و دمای بالا تولید میشود و برای به حرکت درآوردن توربینها و در نهایت تولید انرژی الکتریکی به کار میرود.
مبدلهای حرارتی در نیروگاهها در ابعاد بزرگ و با ظرفیت بالا طراحی و ساخته میشوند و باید بتوانند در شرایط سخت و پیچیده عملیاتی مانند فشار و دمای بالا، خوردگی و سایش مقاومت کنند. انتخاب مواد مناسب برای ساخت این مبدلها و طراحی دقیق آنها برای اطمینان از کارایی و طول عمر آنها بسیار مهم است.
صنایع پتروشیمی و شیمیایی
صنایع پتروشیمی و شیمیایی از جمله صنایعی هستند که به طور گسترده از مبدلهای حرارتی استفاده میکنند. در این صنایع، مبدلهای حرارتی برای خنک کردن یا گرم کردن سیالات در فرآیندهای مختلف مانند تقطیر، تبخیر و واکنشهای شیمیایی به کار میروند.
- تقطیر: در فرآیند تقطیر، اجزای یک مخلوط مایع با استفاده از اختلاف نقطه جوش آنها از یکدیگر جدا میشوند. مبدلهای حرارتی در این فرآیند برای گرمایش مخلوط مایع و همچنین خنک کردن بخارات حاصل از تقطیر استفاده میشوند.
- تبخیر: در فرآیند تبخیر، یک مایع با گرفتن گرما به بخار تبدیل میشود. مبدلهای حرارتی در این فرآیند برای تأمین گرمای لازم برای تبخیر مایع استفاده میشوند.
- واکنشهای شیمیایی: کنترل دمای واکنشهای شیمیایی برای بهبود راندمان و جلوگیری از واکنشهای جانبی نامطلوب بسیار مهم است. مبدلهای حرارتی در این فرآیند برای گرم کردن یا خنک کردن مواد واکنشدهنده و محصولات استفاده میشوند.
انتخاب مبدل حرارتی مناسب در این صنایع از اهمیت بسیار بالایی برخوردار است، زیرا سیالات مورد استفاده ممکن است خورنده، سمی، قابل اشتعال یا دارای ویسکوزیته بالا باشند. بنابراین، مبدلهای حرارتی مورد استفاده در این صنایع باید از جنس مواد مقاوم در برابر خوردگی و سایر شرایط سخت ساخته شوند.
صنایع غذایی
در صنایع غذایی، حفظ کیفیت و سلامت مواد غذایی از اهمیت بسیار بالایی برخوردار است. مبدلهای حرارتی در این صنعت برای گرم کردن، خنک کردن و پخت مواد غذایی در فرآیندهای مختلف مانند پاستوریزه کردن، استریلیزه کردن و خشک کردن مواد غذایی استفاده میشوند.
- پاستوریزه کردن: در فرآیند پاستوریزه کردن، میکروارگانیسمهای بیماریزا در مواد غذایی مایع مانند شیر و آبمیوه از بین میروند. مبدلهای حرارتی در این فرآیند برای گرم کردن مواد غذایی تا دمای مناسب و سپس خنک کردن سریع آنها استفاده میشوند.
- استریلیزه کردن: در فرآیند استریلیزه کردن، تمام میکروارگانیسمها در مواد غذایی از بین میروند تا ماندگاری آنها افزایش یابد. مبدلهای حرارتی در این فرآیند برای گرم کردن مواد غذایی تا دمای بسیار بالا و سپس خنک کردن آنها استفاده میشوند.
- خشک کردن مواد غذایی: در فرآیند خشک کردن مواد غذایی، رطوبت از مواد غذایی حذف میشود تا ماندگاری آنها افزایش و وزن آنها کاهش یابد. مبدلهای حرارتی در این فرآیند برای تأمین گرمای لازم برای تبخیر رطوبت از مواد غذایی استفاده میشوند.
مبدلهای حرارتی مورد استفاده در صنایع غذایی باید از جنس مواد بهداشتی و مقاوم در برابر خوردگی باشند و به گونهای طراحی شوند که به راحتی قابل تمیز کردن و ضدعفونی کردن باشند.
صنایع خودروسازی
در صنایع خودروسازی، مبدلهای حرارتی نقش مهمی در خنک کردن موتور و سایر اجزای خودرو دارند. رادیاتور خودرو که یکی از مهمترین انواع مبدلهای حرارتی است، برای خنک کردن موتور با استفاده از جریان هوا استفاده میشود. همچنین، مبدلهای حرارتی در سیستمهای گرمایش و سرمایش داخل خودرو، سیستم تهویه مطبوع و سیستم انتقال قدرت نیز استفاده میشوند.
مبدلهای حرارتی در خودروها باید دارای وزن کم، ابعاد کوچک و راندمان بالا باشند و بتوانند در شرایط سخت و متغیر مانند دماهای بالا، لرزش و ضربه مقاومت کنند. استفاده از مواد سبک و مقاوم در ساخت این مبدلها و طراحی بهینه آنها برای افزایش راندمان و کاهش مصرف سوخت خودرو بسیار مهم است.
صنایع داروسازی
در صنایع داروسازی، کنترل دقیق دما در فرآیندهای تولید داروها و واکسنها بسیار حیاتی است. مبدلهای حرارتی در این صنعت برای گرم کردن، خنک کردن و حفظ دمای مواد در مراحل مختلف تولید مانند سنتز مواد دارویی، تخمیر، تبلور و خشک کردن به کار میروند.
مبدلهای حرارتی مورد استفاده در صنایع داروسازی باید از جنس مواد با کیفیت بالا و مقاوم در برابر خوردگی باشند و استانداردهای بهداشت و استریلیزاسیون را رعایت کنند. این مبدلها باید به گونهای طراحی شوند که امکان تمیز کردن و ضدعفونی کردن آسان آنها فراهم باشد تا از آلودگی محصولات دارویی جلوگیری شود.
تهویه مطبوع
در سیستمهای تهویه مطبوع ساختمانها و اماکن تجاری، مبدلهای حرارتی برای خنک کردن یا گرم کردن هوا استفاده میشوند. این تجهیزات به ایجاد دمای مطلوب در محیط و افزایش راحتی افراد کمک میکنند. همچنین، مبدلهای حرارتی در سیستمهای رطوبتگیری و تصفیه هوا نیز کاربرد دارند.
مبدلهای حرارتی در سیستمهای تهویه مطبوع باید دارای راندمان بالا و مصرف انرژی پایین باشند. همچنین، این تجهیزات باید به گونهای طراحی شوند که سر و صدای کمی تولید کنند و باعث آلودگی صوتی در محیط نشوند.
سایر صنایع
علاوه بر صنایعی که ذکر شد، مبدلهای حرارتی در بسیاری از صنایع دیگر نیز کاربرد دارند. برخی از این صنایع عبارتند از:
- صنایع کاغذسازی: برای گرم کردن و خشک کردن خمیر کاغذ و همچنین کنترل دمای ماشینآلات
- صنایع نساجی: برای گرم کردن آب و بخار در فرآیندهای رنگرزی و چاپ پارچه
- صنایع فلزی: برای خنک کردن فلزات در فرآیندهای مختلف مانند ریختهگری، نورد و آهنگری
- صنایع الکترونیک: برای خنک کردن قطعات الکترونیکی مانند پردازندهها، کارتهای گرافیک و منبع تغذیه
- صنایع هوافضا: برای خنک کردن موتورهای هواپیما و سایر سیستمهای حیاتی
در هر یک از این صنایع، مبدلهای حرارتی باید با توجه به شرایط خاص آن صنعت طراحی و ساخته شوند. به عنوان مثال، مبدلهای حرارتی مورد استفاده در صنایع هوافضا باید دارای وزن کم، ابعاد کوچک و مقاومت بالا در برابر شرایط سخت مانند دماهای بالا، فشار و لرزش باشند.
انواع مبدلهای حرارتی
مبدلهای حرارتی در صنایع مختلف برای انتقال حرارت بین دو یا چند سیال استفاده میشوند. این تجهیزات در انواع متنوعی طراحی و تولید میشوند که هر یک ویژگیها و کاربردهای خاص خود را دارند. در ادامه به بررسی انواع اصلی مبدلهای حرارتی میپردازیم:

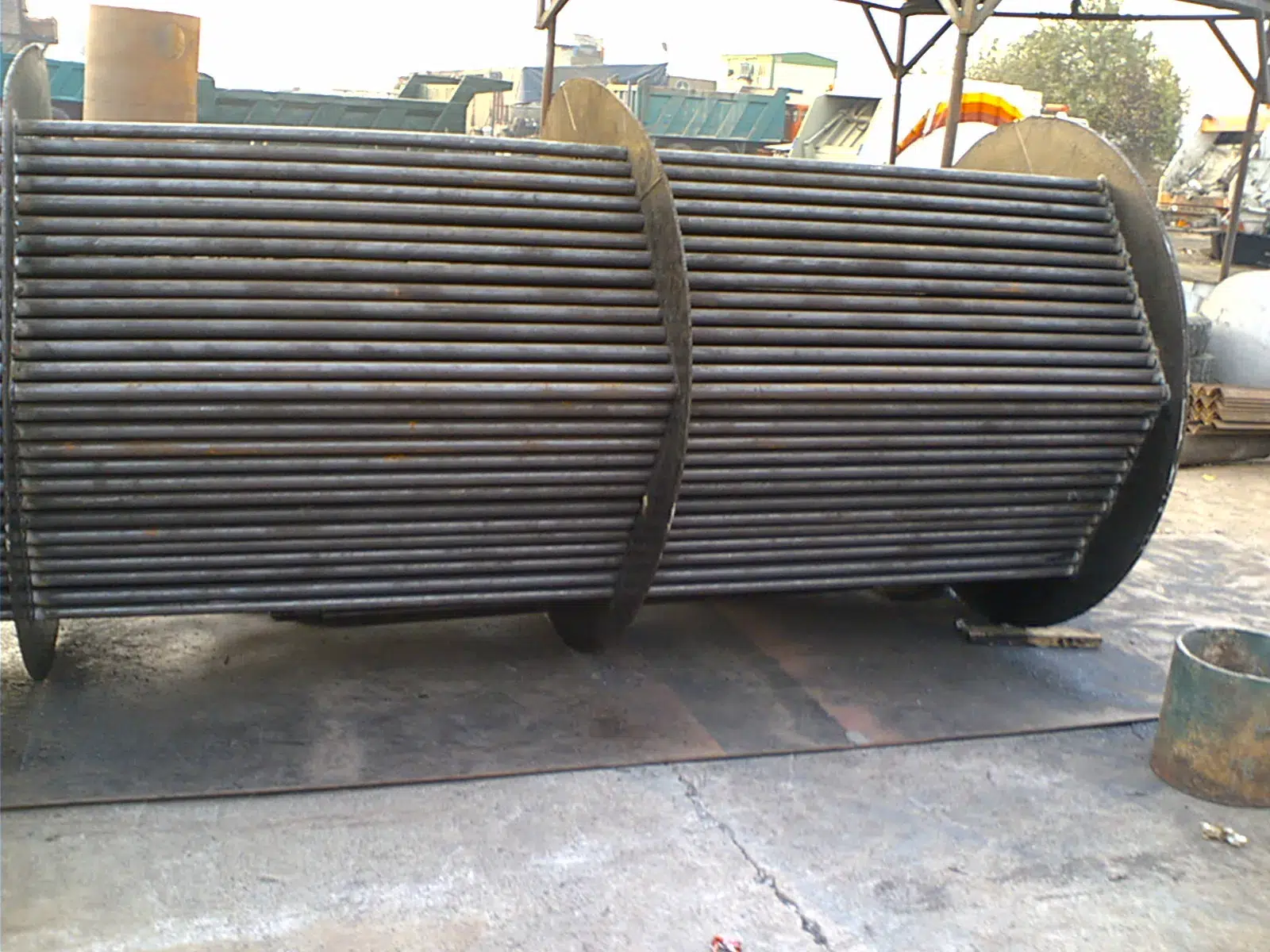

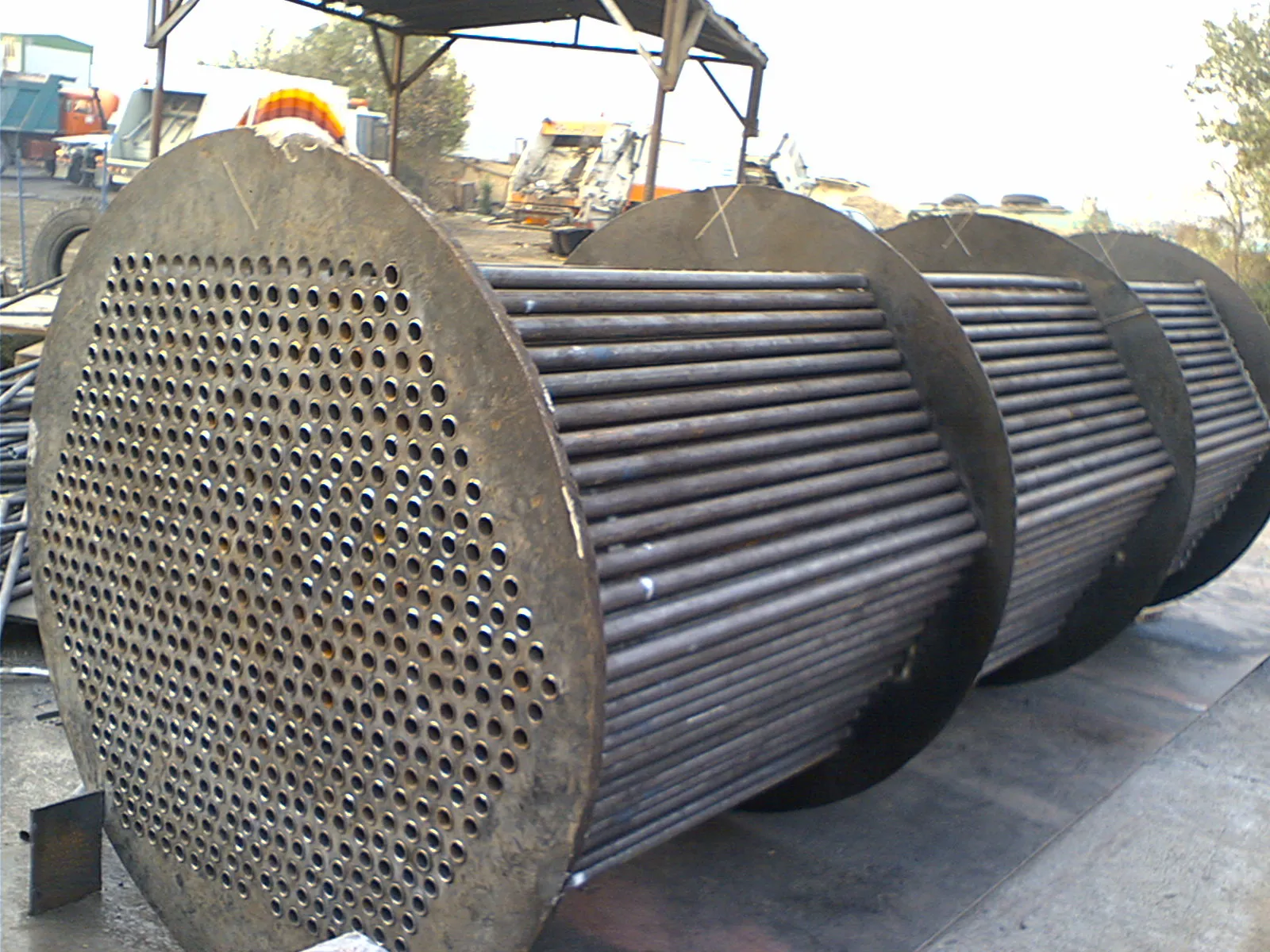

1. مبدل حرارتی پوسته و لوله (Shell and Tube)
این نوع مبدل حرارتی، از یک پوسته استوانهای شکل و تعدادی لوله که در داخل آن قرار گرفتهاند، تشکیل شده است. یکی از سیالات از داخل لولهها و سیال دیگر از فضای بین لولهها و پوسته (فضای آنیولار) عبور میکند. انتقال حرارت بین دو سیال از طریق دیواره لولهها انجام میشود.
ویژگیهای کلیدی:
- ساختار ساده و مقاوم: مبدلهای پوسته و لوله به دلیل ساختار ساده و مقاومت بالا در برابر فشار و دمای بالا، در صنایع مختلف کاربرد گستردهای دارند.
- قابلیت تحمل فشار بالا: این مبدلها میتوانند فشارهای بسیار بالا را تحمل کنند، به همین دلیل در صنایعی مانند نفت و گاز و پتروشیمی که با فشارهای بالا سر و کار دارند، مورد استفاده قرار میگیرند.
- سهولت تعمیر و نگهداری: بازرسی، تمیزکاری و تعویض لولهها در این نوع مبدل به راحتی انجام میشود.
- تنوع در جنس و اندازه: مبدلهای پوسته و لوله در جنسهای مختلف مانند فولاد کربن، استنلس استیل و آلیاژهای مختلف و در اندازههای متنوع برای کاربردهای مختلف ساخته میشوند.
کاربردها:
- صنایع نفت و گاز و پتروشیمی
- نیروگاهها
- صنایع شیمیایی
- سیستمهای گرمایش و سرمایش ساختمانها
- صنایع غذایی
2. مبدل حرارتی صفحهای (Plate)
مبدلهای حرارتی صفحهای از تعدادی صفحه نازک فلزی که به صورت موازی و با فاصله مشخصی در کنار هم قرار گرفتهاند، تشکیل شدهاند. سیالات گرم و سرد به صورت یکی در میان از بین صفحات عبور میکنند و حرارت خود را از طریق دیواره صفحات مبادله میکنند.
ویژگیهای کلیدی:
- راندمان بالا: به دلیل توربولانس ایجاد شده در جریان سیال بین صفحات، انتقال حرارت با راندمان بالایی انجام میشود.
- ابعاد فشرده: این مبدلها در مقایسه با مبدلهای پوسته و لوله، فضای کمتری اشغال میکنند.
- سهولت تمیز کردن: صفحات به راحتی قابل جداسازی و تمیز کردن هستند.
- مقاومت در برابر خوردگی: صفحات از جنس مواد مقاوم در برابر خوردگی مانند استنلس استیل ساخته میشوند.
کاربردها:
- صنایع غذایی و لبنی
- صنایع دارویی
- سیستمهای HVAC
- صنایع شیمیایی
- خنک کاری روغن در ماشین آلات
3. مبدل حرارتی هوا خنک (Air Cooled)
در این نوع مبدل حرارتی، حرارت از سیال گرم به وسیله هوا گرفته میشود. این مبدلها معمولاً از لولههای پرهدار تشکیل شدهاند که سیال گرم در داخل لولهها و هوا در اطراف آنها جریان دارد. پرهها سطح تماس بین سیال و هوا را افزایش داده و انتقال حرارت را بهبود میبخشند.
ویژگیهای کلیدی:
- عدم نیاز به آب: این مبدلها برای خنک کردن سیال به آب نیاز ندارند و به همین دلیل در مناطقی که آب کمیاب است یا دمای محیط پایین است، مورد استفاده قرار میگیرند.
- هزینه نگهداری پایین: مبدلهای هوا خنک در مقایسه با مبدلهای آب خنک، هزینه نگهداری کمتری دارند.
- مناسب برای خنک کاری در دمای بالا: این مبدلها میتوانند در دمای بالا نیز مورد استفاده قرار گیرند.
کاربردها:
- نیروگاهها
- صنایع نفت و گاز
- صنایع پتروشیمی
- صنایع شیمیایی
- خنک کاری موتورهای دیزلی
4. مبدل حرارتی فشرده (Compact)
مبدلهای حرارتی فشرده دارای سطح انتقال حرارت بسیار بالایی در واحد حجم هستند. این مبدلها معمولاً از صفحات یا لولههای با سطح موجدار یا پرهدار تشکیل شدهاند که باعث افزایش سطح تماس و توربولانس در جریان سیال میشوند.
ویژگیهای کلیدی:
- ابعاد کوچک و وزن کم: این مبدلها در مقایسه با سایر انواع مبدل حرارتی، ابعاد کوچکتر و وزن کمتری دارند.
- راندمان بالا: به دلیل سطح انتقال حرارت بالا، راندمان این مبدلها بسیار بالا است.
- مناسب برای کاربردهای با فضای محدود: این مبدلها در کاربردهایی که فضای محدودی وجود دارد، مانند صنایع هوافضا و خودروسازی، مورد استفاده قرار میگیرند.
کاربردها:
- صنایع هوافضا
- صنایع خودروسازی
- سیستمهای تهویه مطبوع
- صنایع الکترونیک
- سیستمهای خنک کننده صنعتی
عوامل موثر بر قیمت مبدل حرارتی
قیمت مبدل حرارتی به عوامل مختلفی بستگی دارد که در زیر به تفصیل شرح داده شده است:
- نوع مبدل:
- مبدلهای پوسته و لوله: این نوع مبدلها از یک پوسته استوانهای تشکیل شدهاند که تعدادی لوله در داخل آن قرار گرفته است. سیال گرم از داخل لولهها و سیال سرد از اطراف لولهها عبور میکند و تبادل حرارت صورت میگیرد. مبدلهای پوسته و لوله به دلیل ساختار سادهتر و استفاده از مواد کمتر، معمولاً ارزانتر از مبدلهای صفحهای هستند.
- مبدلهای صفحهای: این نوع مبدلها از صفحات نازک فلزی تشکیل شدهاند که به صورت موازی در کنار هم قرار گرفتهاند. سیالات گرم و سرد به صورت یک در میان از بین صفحات عبور میکنند و تبادل حرارت صورت میگیرد. مبدلهای صفحهای به دلیل راندمان بالاتر و اشغال فضای کمتر، معمولاً گرانتر از مبدلهای پوسته و لوله هستند.
- جنس مواد:
- استفاده از مواد مقاوم در برابر خوردگی مانند استیل ضد زنگ، تیتانیوم، و یا آلیاژهای خاص، باعث افزایش طول عمر و کارایی مبدل حرارتی میشود، اما در عین حال قیمت آن را نیز افزایش میدهد.
- در محیطهای با دمای بالا، استفاده از مواد مقاوم در برابر حرارت مانند فولادهای آلیاژی و یا سرامیکها ضروری است که این مواد نیز قیمت بالاتری دارند.
- سطح انتقال حرارت:
- هر چه سطح انتقال حرارت بین دو سیال بیشتر باشد، تبادل حرارت با سرعت بیشتری انجام میشود و راندمان مبدل افزایش مییابد. برای افزایش سطح انتقال حرارت، میتوان از پرهها، شیارها، و یا لولههای با سطح مقطع خاص استفاده کرد.
- افزایش سطح انتقال حرارت به معنای استفاده از مواد بیشتر و پیچیدهتر شدن فرآیند ساخت است که در نتیجه قیمت مبدل حرارتی افزایش مییابد.
- فشار و دما:
- مبدلهایی که برای فشار و دمای بالا طراحی شدهاند، نیاز به مواد مقاومتر و طراحی دقیقتری دارند.
- ضخامت دیوارهها، نوع اتصالات، و روشهای جوشکاری در این مبدلها باید به گونهای باشد که در برابر فشار و دمای بالا مقاومت کنند. این عوامل باعث افزایش قیمت مبدل حرارتی میشود.
- شرکت سازنده:
- برند و اعتبار شرکت سازنده نیز بر قیمت مبدل حرارتی تاثیر میگذارد.
- شرکتهای معتبر با سابقه طولانی در تولید مبدلهای حرارتی، معمولاً از تکنولوژیهای پیشرفتهتر و مواد با کیفیتتر استفاده میکنند.
- همچنین، این شرکتها خدمات پس از فروش و گارانتی بهتری ارائه میدهند که همه این عوامل باعث افزایش قیمت مبدل حرارتی میشود.
در نهایت، انتخاب مبدل حرارتی مناسب به نیازهای خاص هر کاربرد بستگی دارد. عواملی مانند نوع سیال، دما، فشار، میزان جریان، و بودجه در انتخاب نوع و جنس مبدل حرارتی موثر هستند. برای خرید با قیمت مناسب و کیفیت عالی با بهینه آب تماس بگیرید.
اجزای مبدل حرارتی
مبدلهای حرارتی دستگاههایی هستند که برای انتقال حرارت بین دو یا چند سیال با دماهای مختلف استفاده میشوند. این سیالات میتوانند مایع یا گاز باشند و به طور مستقیم یا غیرمستقیم با یکدیگر در تماس باشند.
مبدلهای حرارتی از اجزای مختلفی تشکیل شدهاند که نحوه عملکرد و راندمان آنها را تعیین میکنند. در زیر به توضیح برخی از مهمترین اجزای مبدل حرارتی میپردازیم:
پوسته (Shell):
در مبدلهای پوسته و لوله، پوسته یک محفظه استوانهای بزرگ است که لولهها در آن قرار دارند. سیال اول از طریق نازلهای ورودی و خروجی وارد پوسته شده و از اطراف لولهها عبور میکند. جنس پوسته معمولاً از فولاد کربنی، فولاد ضد زنگ یا آلیاژهای دیگر است و بسته به نوع سیال و شرایط کاری انتخاب میشود.
لولهها (Tubes):
لولهها در داخل پوسته قرار دارند و سیال دوم از داخل آنها عبور میکند. جنس لولهها نیز بسته به نوع سیال و شرایط کاری میتواند متفاوت باشد. لولهها میتوانند به صورت مستقیم یا U شکل باشند. تعداد، قطر، طول و ضخامت لولهها بر راندمان انتقال حرارت تأثیر میگذارند.
صفحات (Plates):
در مبدلهای صفحهای، صفحات نازک فلزی محل عبور سیالات هستند. این صفحات به صورت موازی و با فاصله کمی از یکدیگر قرار گرفتهاند. سیالات گرم و سرد به صورت یک در میان از بین صفحات عبور میکنند و حرارت بین آنها منتقل میشود. جنس صفحات معمولاً از فولاد ضد زنگ، تیتانیوم یا آلیاژهای دیگر است.
پرهها (Fins):
پرهها سطوح اضافی هستند که به لولهها یا صفحات اضافه میشوند تا سطح انتقال حرارت را افزایش دهند. با افزایش سطح تماس بین سیال و سطح انتقال حرارت، راندمان مبدل افزایش مییابد. پرهها میتوانند از جنسهای مختلفی مانند آلومینیوم، مس یا فولاد باشند و به شکلهای مختلفی مانند صفحهای، سوزنی یا مارپیچی طراحی شوند.
هد (Head):
هد در دو طرف مبدل حرارتی قرار دارد و برای ورود و خروج سیالات استفاده میشود. هد شامل نازلهای ورودی و خروجی، اتصالات و سایر اجزای مورد نیاز برای اتصال مبدل به سیستم لولهکشی است.
بافل (Baffle):
بافلها صفحات فلزی هستند که در داخل پوسته مبدلهای پوسته و لوله قرار میگیرند. وظیفه بافلها هدایت جریان سیال در پوسته و افزایش زمان تماس آن با سطح لولهها است. با افزایش زمان تماس، انتقال حرارت بین دو سیال بهبود مییابد. بافلها همچنین از ارتعاش لولهها جلوگیری میکنند.
علاوه بر اجزای ذکر شده، مبدلهای حرارتی ممکن است شامل اجزای دیگری مانند واشر، گسکت، پیچ و مهره، عایق و … نیز باشند.
ویژگیهای مبدل حرارتی
مبدلهای حرارتی با توجه به کاربرد و نحوه عملکرد خود، ویژگیهای مختلفی دارند. برخی از مهمترین ویژگیهای مبدل حرارتی عبارتند از:
- راندمان بالا: مبدلهای حرارتی باید بتوانند حرارت را با حداقل اتلاف انرژی منتقل کنند.
- مقاومت در برابر خوردگی: در بسیاری از کاربردها، سیالات مورد استفاده خورنده هستند و مبدل حرارتی باید در برابر آنها مقاوم باشد.
- مقاومت در برابر فشار و دما: مبدل حرارتی باید بتواند در فشار و دمای کاری مورد نظر مقاومت کند.
- سهولت تعمیر و نگهداری: مبدل حرارتی باید به گونهای طراحی شود که تعمیر و نگهداری آن آسان باشد.
- قیمت مناسب: قیمت مبدل حرارتی باید با توجه به کاربرد و ویژگیهای آن مناسب باشد.
بهینه آب، همراه شما در انتخاب بهترین مبدل حرارتی
مبدل حرارتی صنعتی
در شرکت بهینه آب، ما با سالها تجربه در زمینه طراحی، تولید و فروش مبدلهای حرارتی، آمادهایم تا شما را در انتخاب بهترین گزینه برای نیازهایتان یاری کنیم. ما با ارائه مبدلهای حرارتی با کیفیت و قیمت مناسب، به شما کمک میکنیم تا راندمان سیستمهای خود را افزایش دهید و در مصرف انرژی صرفهجویی کنید.
برای دریافت مشاوره رایگان و اطلاعات بیشتر درباره محصولات ما، با کارشناسان ما تماس بگیرید.
سوالات متداول
- مبدل حرارتی چیست؟
مبدل حرارتی دستگاهی است که برای انتقال حرارت بین دو یا چند سیال، بدون اینکه با هم مخلوط شوند، استفاده میشود.
- انواع مبدل حرارتی کدامند؟
انواع مبدل حرارتی شامل پوسته و لوله، صفحهای، هوا خنک و فشرده میشود.
- قیمت مبدل حرارتی به چه عواملی بستگی دارد؟
قیمت مبدل حرارتی به عواملی مانند نوع مبدل، جنس مواد، سطح انتقال حرارت، فشار و دما و شرکت سازنده بستگی دارد.
- چگونه میتوانم بهترین مبدل حرارتی را برای نیازهای خود انتخاب کنم؟
برای انتخاب بهترین مبدل حرارتی، با کارشناسان ما در بهینه آب تماس بگیرید تا شما را در این زمینه راهنمایی کنند.
